| ブランド名: | HAIDA |
| モデル番号: | HD-G826 |
| MOQ: | 1つはセット |
| パッケージの詳細: | 樹脂繊維および PP のフィルムと保護された各セットは中操作解説書およびビデオとの強い木の場合にそれから入りました。 |
| 支払条件: | D/A、L/C、D/P、T/T、ウェスタン・ユニオン、 |
電動力学振動シェイカーのテーブル試験機
高周波垂直と水平
電動力学振動試験システム / 振動シェーカーテーブル 高周波 垂直と水平
記述:
電磁振動テーブルは,防衛,航空,航空宇宙,通信,電子機器,自動車,家電,その他の産業で広く使用されています.このタイプの機器は,早期に欠陥を発見するために使用されます.,実際の作業条件と構造強度試験をシミュレートすると,製品の適用は広く,適用幅は明らかであり,試験効果は顕著で信頼性があります.,スウィープ,プログラム可能,周波数倍数,ロガリズム,最大加速,振幅調節,時間制御,フル機能コンピュータ制御,単純な固定加速/固定振幅3ヶ月間の試験の継続的な故障による機器安定した性能,信頼性の高い品質
特徴:
機械ベースは高品質の材料を使用し,安装しやすい,操作はスムーズで,Theをインストールする必要はありません制御回路のデジタル化制御と表示周波数, PIDは,機能を調整し,機器の作業を安定し,信頼性,周波数と固定周波数操作方法を掃く制御回路に強い電磁場の干渉を解決するために試験製品が正確な試験時間に達するように,設定された作業時間を増加させる.
性能データシート:
| シャイカー | ||
| シヌス力 (ピーク) | 30kN | |
| 衝撃力 (ピーク) | 60 kN | |
| 周波数範囲 | 5~2,600 Hz | |
| 移動 (連続) | 100mm | |
| マックス速度 | 1.8 m/s | |
| マックス 加速 | 75g | |
| 防具直径 | 445mm | |
| 第"次回響周波数 | 2400 Hz | |
| 許容される異常モメント | >500 Nxm | |
| 装具の重量 | 40kg | |
| HE/ST スクロールの寸法 | M10 (メトリック) | |
| 軸振動隔離周波数 | < 3 Hz | |
| マックス 荷物 | 500kg | |
| 磁気流の漏れ | ≤1mT | |
| 寸法 (L×W×H,開封) | 1,330x860x1,250mm | |
| 重量 (未梱) | 2500kg | |
| 設置 | ゴムマット (アンカーボルトが必要) | |
| パワー増幅器 | ||
| 増幅器出力 | 30kVA | |
| SNR | >65 dB | |
| 定数出力電圧 | 120Vrms | |
| 増幅器の効率 | > 90% | |
| 寸法 (L×W×H,開封) | 800×900×2,100 mm | |
| 重量 (未梱) | 500kg | |
| 吹風機 | ||
| 空気体積 | 0.46 m3/s | |
| パワー | 7.5kW | |
| 空気管径 | 200mm | |
| 空気圧 | 8.8kPa | |
| 設置 | 天井に接続できる (最大2つの90度の曲がり),最大20°走行 | |
| 横滑りテーブル | ||
| サイズ | 600×600 mm | |
| 厚さ | 45mm | |
| 周波数制限 | 2千 Hz | |
| 効果質量 | 54kg | |
| 注記: | ||
| 1高圧オイルフィルムベアリングは,より均一化のために使用されます. | ||
| 振動制御器と加速器 | ||
| 振動制御器 VT-9008-4 | 4チャネル振動コントローラ | |
| アクセレロメーター EA-YD-181 | 100mV/g,範囲: 50g,作業周波数: 1-10kHz,重量: 11グラム,低騒音ケーブル10フィート | |
| その他のサポート機能/アクセサリー | ||
| 環境委員会 | サポート | |
| モバイルデバイス | カスタマイズ可能 | |
| 断熱板 | カスタマイズ可能 | |
| 固定装置 | カスタマイズ可能 | |
| システムの作業環境 | ||
| 温度範囲 | 0〜40°C | |
| 湿度範囲 | 0~90% 凝縮がない | |
| 電力要求 | 380V/3ph/50Hz,40kVA | |
| 圧縮気圧 | 0.6 Mpa | |

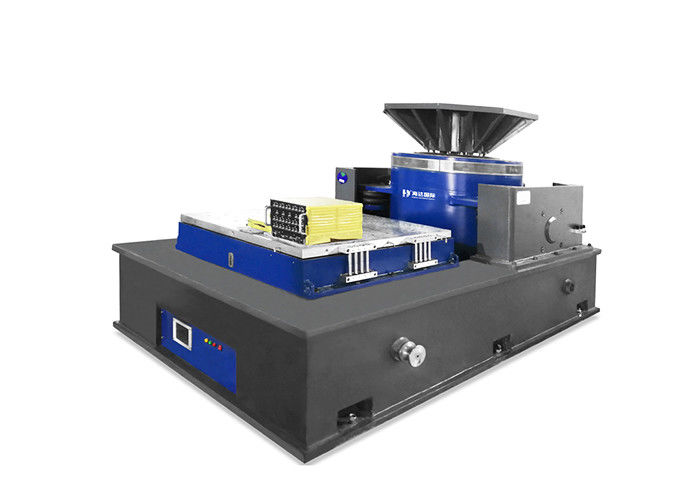

スリップテーブル付きのシェイカーのボディ:
パワー増幅機と吹風機:
尺寸は参照のみ:
